時間：2019-06-11 點擊量：81

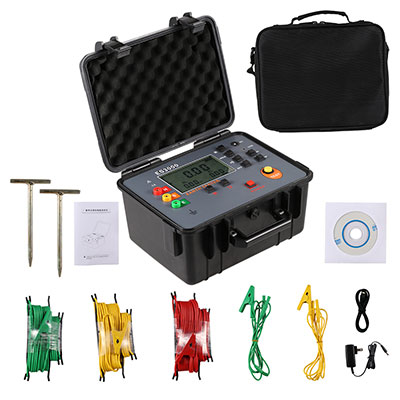

上海天皋電氣科技有限公司生產銷售的TG3001接地電阻土壤電阻率測試儀|防雷檢測設備又名接地電阻土壤電阻率測試儀、四線接地電阻測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～100.0V，同時存儲500組數據。TG3001接地電阻土壤電阻率測試儀采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
一、量程及精度
測量功能 | 測量范圍 | 精度 | 分辨率 |
接地電阻 (R) | 0.00Ω～30.00Ω | ±2%rdg±5dgt (注1) | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±2%rdg±3dgt | 10Ω | |
土壤電阻率 (ρ)
| 0.00Ωm～99.99Ωm | ρ=2πaR (注2) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9999kΩm | 1kΩm | ||
接地電壓 | AC 0.00～100.0V | ±2%rdg±3dgt | 0.01V |
注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
二、土壤電阻率測試方法：
土壤電阻率ρ是決定接地體接地電阻的重要因數。不同性質的土壤，固然有不同的土壤電阻率，就是同一種土壤，由于溫度和含水量等不同，土壤電阻率也會隨之發生顯著的變化。因此，為了在進行接地裝置設計時有正確的依據，使所設計的接地裝置更能符合實際工作的需要，必須進行土壤電阻率的測量。長
土壤電阻率用四極法(溫納法)進行測量。
根據公式ρ=2πaR(Ωm)計算土壤電阻率ρ，單位為Ωm，其中：
a——電極間距
R——S-ES電極間土壤的電阻
四極法(溫納法)：按說明書連接測試線，注意輔助接地棒間的間距及埋入深度，分別將H、S、ES、E輔助接地棒呈一直線深埋入大地，將接地測試線(紅、黃、綠、黑)從儀表的H、S、ES、E接口開始對應連接到被測H、S、ES、E輔助接地棒上。
輔助接地棒的間距設置：連接好測試線后，開機按功能按鍵ρ，進入土壤電阻率測試模式，長按“SET”鍵(超過3秒)進入輔助接地棒的間距設置，短按“ ”鍵移動光標，按“ ”或“ ”鍵改變當前數字大小(a值范圍:1m～100m)，再長按“SET”鍵(超過3秒)保存設定的a值，并返回土壤電阻率測試模式。
設定完a值后，在土壤電阻率測試模式下，按“TEST”鍵開始測試，并倒計數顯示測試進度，完成測試后顯示穩定的土壤電阻率值。
上海 天皋電氣科技有限公司提供接地電阻土壤電阻率測試儀|防雷檢測設備套裝、乙級防雷檢測設備、防雷檢測儀器設備套裝、接地電阻土壤電阻率測試儀，歡迎您的咨詢選購！
